Documentation

L’écran LCD est le cerveau de votre vélo.

Votre écran LCD possède des connecteurs qui communiquent avec les composants suivant :

• Commande à trois boutons (pour contrôler l’écran LCD)
• 2 capteurs de frein. (pour arrêter votre moteur quand vous actionnez les freins)
• Accélérateur. (pour les vélos qui en sont équipés)
• Lumière avant.
• Contrôleur du vélo. (caché à l’intérieur du cadre de votre vélo)

Votre écran n’est pas submersible.
Votre écran n’est pas amovible. Il reste en tout temps sur votre vélo.
Le prix de remplacement d’un écran est de 99$+tx

Recommandation d’usage :

• Après une sortie pluvieuse ou sous la neige, essuyer l’écran avec un chiffon sec.
• Pour mettre à zéro votre kilométrage :
  • Allumer votre écran
  • Attendre 10 secondes
  • Appuyer sur la fleche du haut et du bas en même temps quelques secondes
  • Votre temps d’utilisation et votre km parcouru vont clignoter
  • Appuyer sur le bouton du milieu pour remettre à zéro votre kilométrage

Attention, si vous entrez dans un menu de l’écran qui vous semble inconnu. Veuillez éteindre votre écran pour sortir de ce menu. Tout réglage modifié peut endommager votre vélo de manière permanente.

Recommandation d’entreposage :

Nous ne conseillons pas d’exposer votre écran à la pluie ou à la neige lors de longues périodes. Autrement dit, il ne faut pas entreposer votre vélo dehors exposé à la pluie ou à la neige mais plutôt à l’intérieur d’un bâtiment.

Votre écran se contrôle à l’aide d’une manette à trois boutons située proche de votre poignet de gauche.

La manette à 3 boutons:

• Bouton Flèche du haut.
• Bouton mise en marche
• Bouton Flèche du bas.

Les boutons ont plusieurs fonctions:

• Appuyer brièvement sur un bouton déclenche une fonction
• Appuyer longuement sur un bouton ( + de 3 secondes) déclenche une autre fonction.

Pour allumer votre écran, il suffit simplement d’appuyer longuement (+ de 3 secondes) sur le bouton du milieu de votre manette à 3 boutons.

Faire la même manipulation pour éteindre l’écran.

Une fois votre écran déjà allumé, il suffit simplement d’appuyer longuement sur la flèche du haut (+ de 3 secondes).

Votre lampe avant, vos lampes arrières (pour les vélos étant équipés), ainsi que le rétro éclairage de votre écran s’allument.

Pour éteindre, il suffit de faire la même manipulation ,c’est à dire rester appuyé longuement sur la flèche du haut (+ de 3 secondes).

Votre écran dispose de 3 pages d’informations.

• Dst = distance (tableau de bord principal)
• Odo = odomètre (tableau de bord cumulatif)
• Vol = voltage (tableau utile lors de l’entreposage de la batterie)

Pour passer d’une page à l’autre il faut appuyer brièvement sur le bouton du centre de votre manette.

• Allumer votre écran en maintenant le bouton du milieu 3 secondes.
• Attendre au moins 10 secondes*
• Appuyer en même temps sur la flèche du haut et du bas 3 secondes

votre temps d’utilisation et la distance que vous avez parcourue vont clignoter.

• Appuyer sur le bouton du milieu brièvement pour remettre à 0 vos informations

* ATTENTION: Si vous n’attendez pas au moins 10 secondes vous allez tomber dans un menu de configuration de l’écran. Pour en sortir, maintenez le bouton du milieu 3 secondes.

Votre écran possède un écran Oled et 4 boutons intégrés:

• un bouton (ON/OFF) d’alimentation orange sur le haut de l’écran
• un bouton M (mémoire) permettant de naviguer dans les menus
• un bouton Flèche du haut
• un bouton Flèche du bas

Les boutons ont plusieurs fonctions:

• Appuyer brièvement sur un bouton déclenche une fonction
• Appuyer longuement sur un bouton ( + de 3 secondes) déclenche une autre fonction.

Pour allumer votre écran, il suffit simplement d’appuyer longuement (+ de 3 secondes) sur le bouton du orange qui se trouve au dessus de votre écran.

Faire la même manipulation pour éteindre l’écran.

Une fois votre écran déjà allumé, il suffit simplement d’appuyer longuement sur la flèche du haut (+ de 3 secondes).

Votre lampe avant, s’allume.

Pour éteindre, il suffit de faire la même manipulation ,c’est à dire rester appuyé longuement sur la flèche du haut (+ de 3 secondes).

Votre écran dispose de 3 pages d’informations.

Pour passer d’une page à l’autre il faut appuyer brièvement sur le bouton M.

• Vous pouvez recharger la batterie n’importe quand. Il n’y a pas de mémoire de charge.
• Si votre batterie est vide après une promenade, il est conseillé de la recharger. Une batterie Lithium n’aime pas être en dessous de 20% de charge longtemps.
• Si vous chargez votre batterie à 100% cela est bon de faire une randonnée dans les 5 jours qui suit. Une batterie au lithium qui reste chargée au dessus de 80% trop longtemps n’est pas idéal pour la longévité de la batterie.

• Une période de remisage est considérée lorsque vous ne faites pas de vélo pendant 1 mois ou plus. Par exemple lors de vacances ou en hiver surtout.
• Il est recommandé de garder la charge du vélo entre 50 et 75% de charge. Il est donc important que lors de la dernière randonnée vous ne chargiez pas à 100% votre batterie. Le pourcentage de votre batterie est écrit sur votre écran LCD.
• Si votre batterie est entre 50% et 75% de sa charge, il n’est pas nécessaire de la recharger durant la période l’hiver. Vous pourrez la recharger au complet lors de votre première randonnée au printemps. Si on parle d’un entreposage de plus de 6 mois, il sera nécessaire de la recharger 15 minutes tous les 6 mois.
• Garder le vélo (et sa batterie intégrée) à une température dans une pièce comprise entre 15 degrés Celsius et 35 degrés Celsius. Les cabanons ou l’entreposage extérieur est donc à éviter.

• Allumer l’écran: Rester appuyé sur le bouton du centre plusieurs secondes jusqu’à ce que le logo Yulbike apparaisse à l’écran
• Mettre à 0 le « Trip »: Appuyer en même temps sur le bouton du haut et le bouton du bas plusieurs secondes. Le « Trip » (Distance parcourue) sera mis à zéro. Votre distance cumulative sera conservée.

Suivre le lien ci-dessous pour lire les recommandations d’utilisation de votre batterie.

AVERTISSEMENT À LIRE AVANT UTILISATION

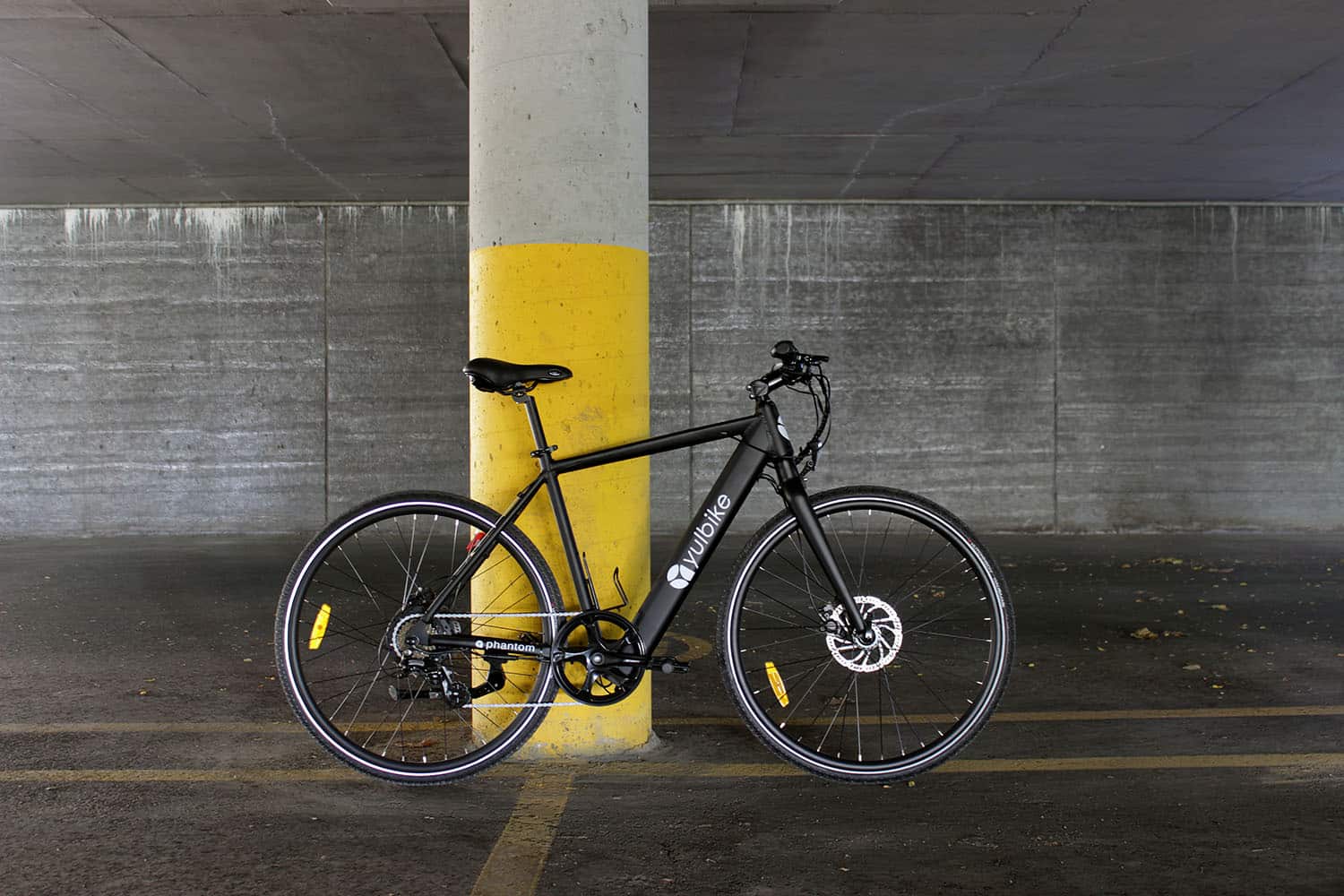

Entretien recommandé pour vélo Yulbike phantom

Avant chaque sortie :
• Vérifier la pression des pneus
• S’assurer que les freins fonctionnent
• S’assurer que l’interface guidon/potence est sécuritaire
• Inspection visuelle des composantes

Aux deux semaines :
• Gonfler les pneus (pression recommandée 65psi)
• Lubrifier chaîne si nécessaire (par exemple : Finish Line e-bike Chain Lube)
• S’assurer que l’interface guidon/potence est sécuritaire
• Nettoyer cadre et roues si nécessaire avec un chiffon et un produit nettoyant adapté aux vélos (par exemple : Finish Line Bike Wash)

À chaque mois :
• Vérifier le niveau d’usure des patins de freins
• Vérifier le niveau d’usure de la chaîne
• Vérifier le niveau d’usure des pneus
• Vérifier serrage de la visserie (boulons de porte bagage, boulons des bras de pédalier, tous les boulons de l’assemblage potence/guidon, boulons de porte-bouteille)
• Vérifier l’alignement des roues
• Vérifier les rayons/s’assurer qu’ils sont bien serrés

Intervalle de 2000km ou à chaque saison :
Mise au point complète. Peut-être faite à l’atelier Yulbike du 4565 rue de Rouen à Montréal en prenant rendez-vous ici.

• Shimano B05S-RX
• Kool Stop KS-D620
